Автомат отключается при включении техники: какие признаки важны электрику

Внезапное обесточивание розеточной группы в момент запуска бытового прибора свидетельствует о срабатывании системы защиты электрощита, и качественные электромонтажные работы необходимы для устранения скрытой аварии кабеля или распределительных коробок. Однако сам по себе модульный автомат — лишь исполнительный механизм: чтобы мастер оперативно устранил дефект, владельцу важно проанализировать характер срабатывания защиты.

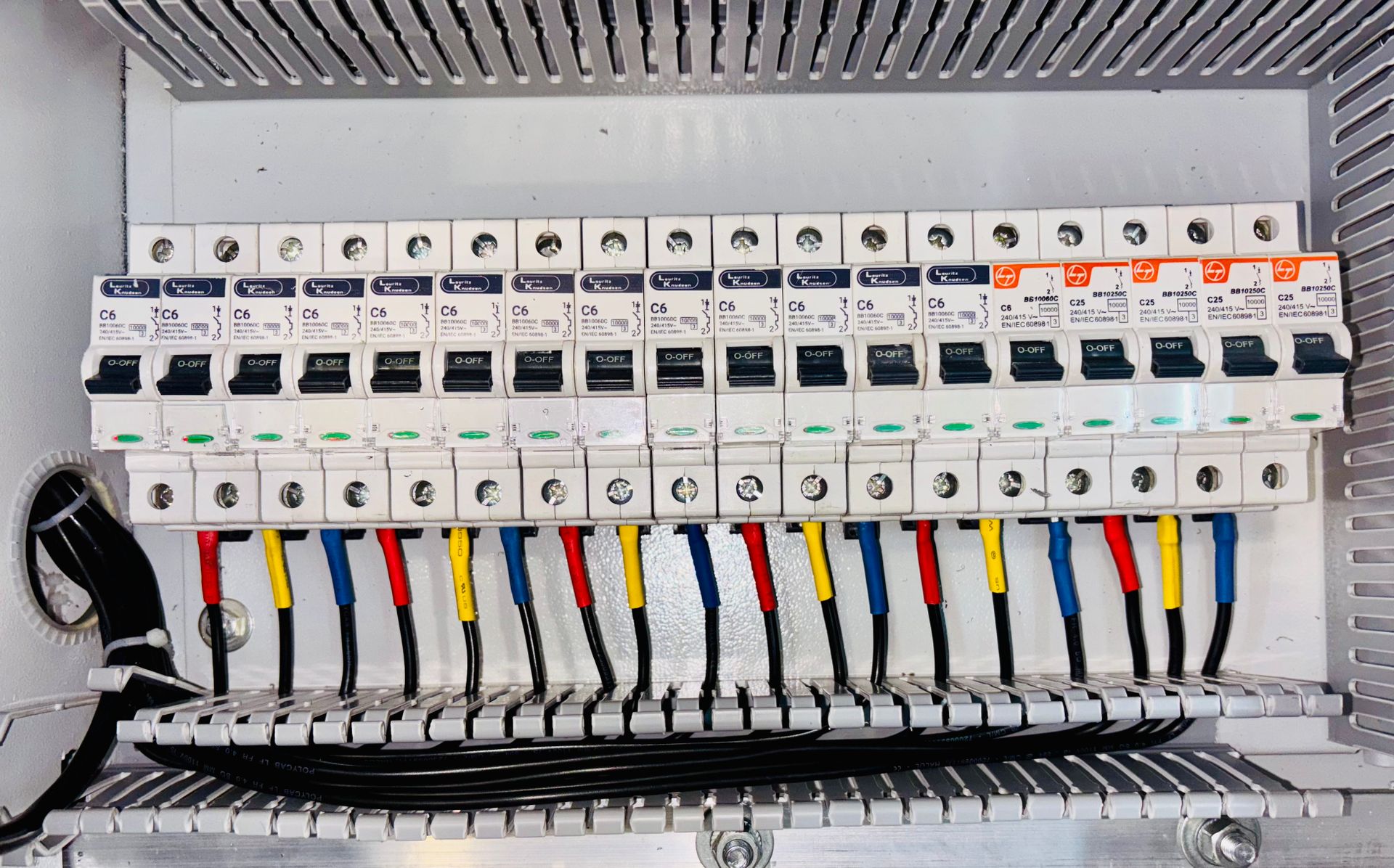

Фото: Ranjeet

Разница между типами защитных модулей в щитке

В современных щитках устанавливаются устройства с принципиально разным назначением. Первый шаг — посмотреть на маркировку выбившего модуля:

• Автоматический выключатель (АВ): на корпусе указаны буква и цифра без значка миллиампер (например, B16, C16, C25). Защищает кабель от двух факторов: тепловой перегрузки (слишком много приборов на линии) и сверхтоков короткого замыкания (КЗ).
• Устройство защитного отключения (УЗО): на корпусе указан номинал дифференциального тока (например, 30 mA или 10 mA) и присутствует кнопка «Тест» (Т). Реагирует исключительно на утечку тока на корпус техники или землю (защита человека от поражения током).
• Дифференциальный автомат (АВДТ): совмещает функции обычного автомата и УЗО в одном корпусе.

Время срабатывания: мгновенно или с задержкой

Интервал между включением прибора и щелчком выключателя — ключевой ориентир для мастера:

1. Отключение мгновенно в момент втыкания вилки:
   • Если выбивает автомат: металлическое короткое замыкание (фаза соединилась с нулем). Причина кроется в пробое сетевого шнура, вилки или внутренних цепей блока питания техники. Сопровождается громким хлопком и искрами.
   • Если выбивает УЗО: глухой пробой фазы или нуля на заземляющий проводник (PE) или металлический корпус прибора.
2. Отключение через 5–15 минут после начала работы:
   • Классический признак тепловой перегрузки линии. Например, кабель сечением 1,5 мм² защищен автоматом 16 А, а в розетки одновременно включены масляный обогреватель (2 кВт) и чайник (2,2 кВт). Биметаллическая пластина внутри автомата медленно нагревается и через несколько минут размыкает контакты.
   • В стиральных или посудомоечных машинах задержка в 10–15 минут совпадает с моментом включения трубчатого электронагревателя (ТЭНа). При микротрещине в оболочке ТЭНа вода проникает к нихромовой спирали, вызывая утечку тока на воду и срабатывание УЗО.

Проверочный алгоритм исключения поломки прибора

Прежде чем вызывать электрика для вскрытия проводки, убедитесь, что виновником не является сам бытовой прибор:

• Полностью отключите подозреваемый прибор из розетки.
• Попробуйте взвести выключатель в щитке: если автомат без прибора держит напряжение и не падает — стационарная проводка до розетки предварительно исправна.
• Перенесите прибор в другую комнату и включите в розетку, запитанную от другого автомата. Если автомат другой линии тоже мгновенно выбило — неисправен сам прибор (требуется ремонт бытовой техники, а не проводки).
• Если же прибор отлично работает на другой линии, а на штатной розетке выбивает автомат даже при малой нагрузке — проблема в ослаблении клемм, подгорании самого автомата в щитке или повреждении стационарного кабеля.

Что категорически запрещено делать владельцу

Ошибочные действия при выбивании автоматов создают прямую угрозу пожара:

• Удерживать рычажок автомата силой: современные автоматы имеют механизм свободного расцепления — контакты внутри разомкнутся, даже если держать рычаг пальцем. Однако принудительное удерживание дешевых устройств может привести к взрыву корпуса.
• Самовольно завышать номинал автомата: частая фатальная ошибка — заменить выбивающий автомат С16 на С25 или С32 «чтобы не выбивало». Автомат подбирается строго по сечению кабеля в стене (для 2,5 мм² меди максимум 16 А). Установка более мощного автомата приведет к тому, что при перегрузке автомат не отключится, а проводка в стене начнет плавиться и гореть.

Сводные данные для мастера

Подготовьте ответы на следующие вопросы перед звонком специалисту:

Диагностика сопротивления изоляции кабельной линии мегаомметром, замена неисправных модулей защиты и переборка щитка требуют профессиональной квалификации электрика и соблюдения правил электробезопасности. Если в вашем доме регулярно выбивает защитные автоматы, онлайн-сервис Rservis24 поможет оперативно подобрать квалифицированного частного мастера для детальной диагностики проводки и безопасного устранения перегрузок.
